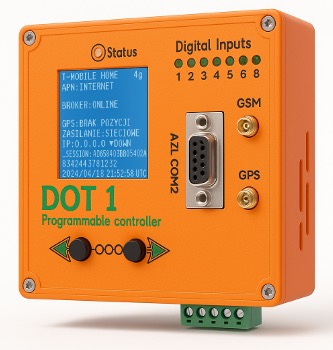

DOT1 — mały moduł, duże możliwości
Kompaktowy moduł akwizycji danych i telemetrii zaprojektowany do pracy w rozdzielniach sterujących kotłowni i innych instalacjach przemysłowych. Szybki montaż, zdalna konfiguracja, niezawodna praca 24/7.
O produkcie
DOT1 gromadzi i przesyła dane z czujników, regulatorów oraz innych podłączonych urządzeń do systemu zdalnego nadzoru Caldera. Wyposażony w wielozakresowy moduł radiowy LTE oraz odbiornik GPS. Posiada również uplink LAN używany zamiennie z Downlinkiem Modbus TCP. Zaprojektowany przez MW Systems do pracy z urządzeniami przemysłowymi:
| Wersja | Wyposażenie |
|---|---|
| Slim | 2×RS232, 1×RS485 Modbus, 8×DI |
| Full | Wszystko z wersji Slim + 8×DI, 8×DO, 4×AI (2×4–20 mA, 2×0–10 V), 7×RTD (Pt1000), 2×AO (2×4–20 mA, 2×0–10 V) |
DI – wejście cyfrowe, DO – wyjście cyfrowe, AI/AO – wej./wyj. analogowe, RTD – czujnik temperatury Pt1000
- Zdalna konfiguracja oraz upgrade FW
- Bateryjne podtrzymanie zasilania
- Kompaktowe wymiary
- Montaż na szynę DIN35
Specyfikacja (skrót)
We/Wy
Schematy połączeń:
Łączność
Wielozakresowy moduł radiowy GSM, slot na kartę microSIM, Ethernet LAN, integracja z platformą Caldera oraz obsługa JSON API do innych systemów.
Zasilanie
DOT1 jest wyposażony w wewnętrzne zasilanie bateryjne. Dzięki temu urządzenie może pracować przez zdefiniowany czas po zaniku napięcia +24 V DC w celu wysłania powiadomienia o utracie zasilania. Zasilanie awaryjne jest automatycznie ładowane podczas normalnej pracy urządzenia.
Produkty MW Systems
Moduł telemetryczny
DOT1
Moduł akwizycji danych i telemetrii do kotłowni i instalacji przemysłowych.

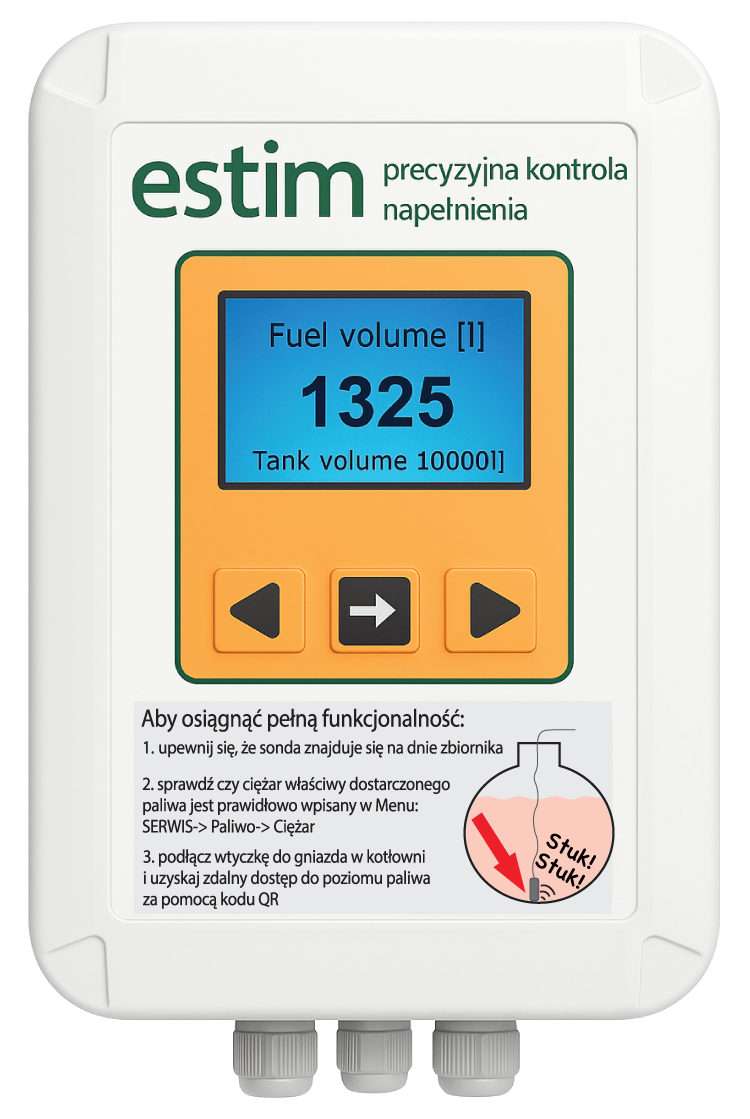

Przetwornik ilości paliwa
Estim
Inteligentny czujnik poziomu i objętości paliwa w zbiornikach.

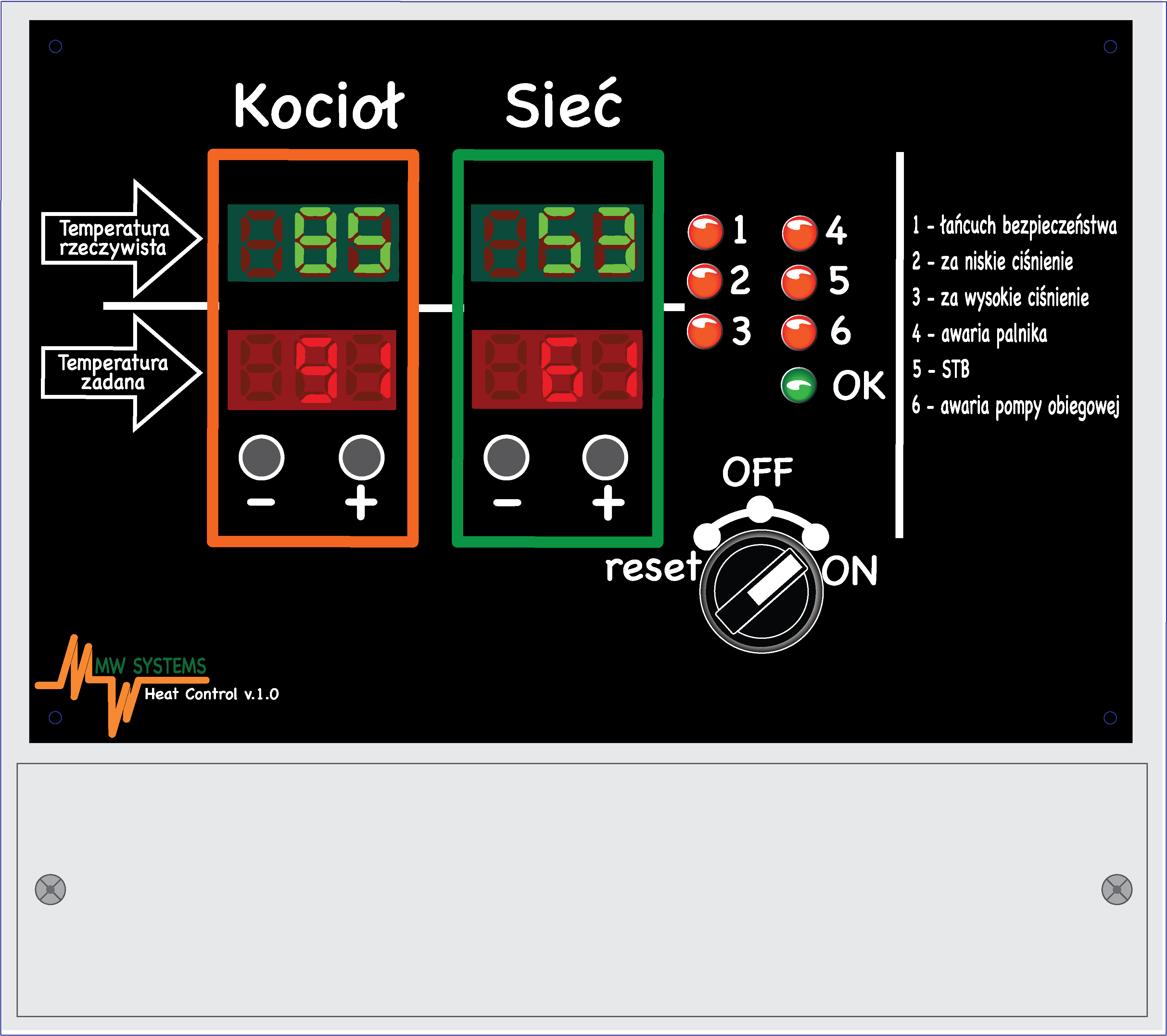

Regulator kotłowni wodnej niskoparametrowej
Heat Control
Regulator kotłowni z pętlą zabezpieczeń, sterowaniem palnikiem i zaworem trójdrogowym. Integracja z Caldera.
Caldera

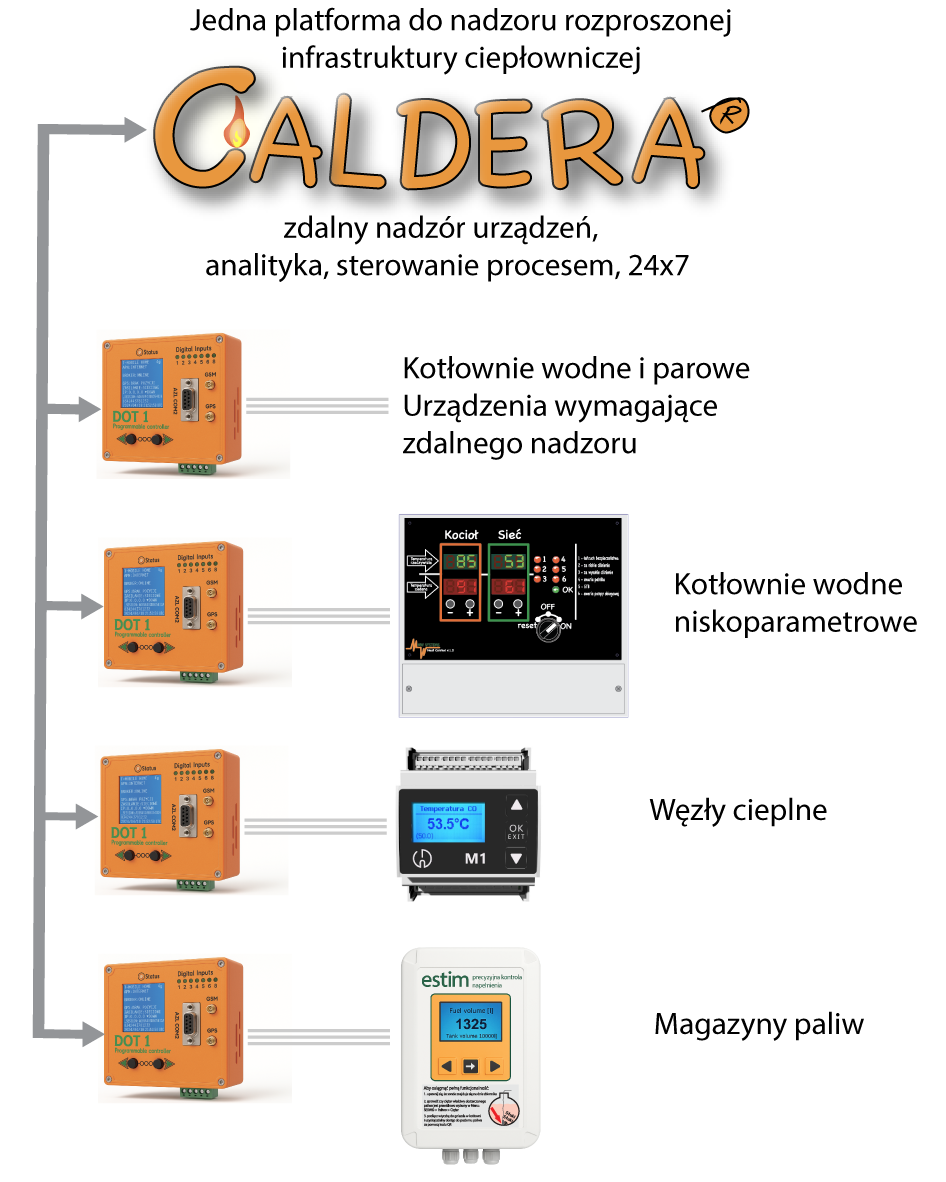

Centralna platforma do zdalnego nadzoru i konfiguracji urządzeń DOT1, zintegrowana z Estim i Heat Control. Umożliwia podgląd danych w czasie rzeczywistym, raportowanie, dostęp do alarmów oraz histogramów z dowolnego miejsca i przy użyciu dowolnego urządzenia. W Caldera tworzy się konfiguracje urządzeń, zakłada się konta użytkowników oraz przydziela im nadzorowane zasoby. Jest to elastyczne narzędzie do tworzenia oraz udostępniania użytkownikom graficznych wizualizacji dopasowanych do realiów obiektów takich jak kotłownie, przepompownie, magazyny paliw, węzły cieplne i inne.
Poznaj CalderęKontakt z MW Systems
Masz pytania dotyczące DOT1 albo chcesz porozmawiać o integracji z Estim i platformą Caldera? Napisz do nas – dobierzemy odpowiednie rozwiązanie do Twojej instalacji.
- E-mail: info@mwsystems.pl
- Telefon: +48 796 404 858
